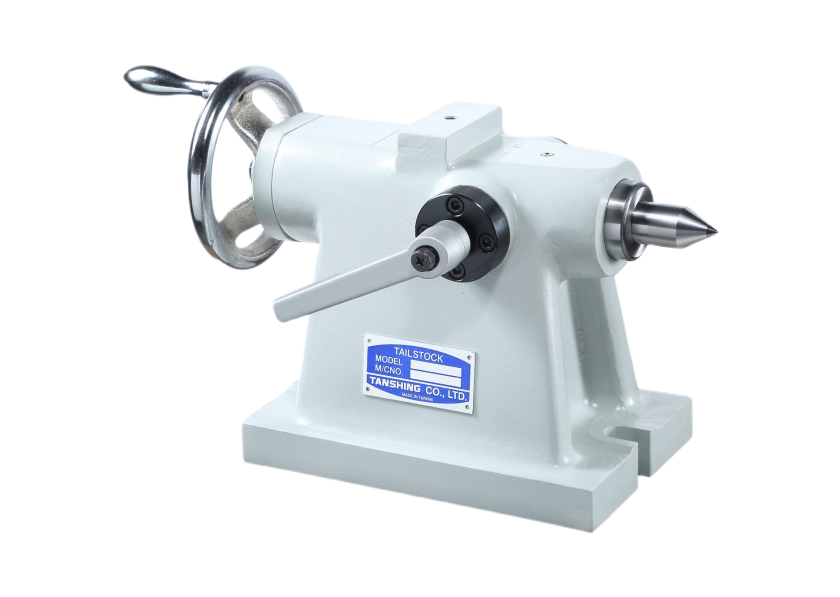

尾座
TS/HTS/PTS/TTS/HTTS/PTTS Series
特色
- TS 手動尾座系列
- TTS 手動尾座系列
- HTS 油壓尾座系列
- PTS 氣壓尾座系列
- HTTS 油壓尾座系列
- PTTS 氣壓尾座系列
- □
- TTS -
- 125
- 無：手動尾座
H：油壓尾座
P：氣壓尾座 - TS：頂針不可替換
TTS：頂針可替換 - 搭配分度盤尺寸
TS
TTS
HTS/PTS
HTTS/PTTS
Unit：mm
| 規格/型號 | A | B | C | D | E | F | G | G1 | H | K | K1 | 重量 (kgs) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TS / TTS | HTS / PTS / HTTS / PTTS | |||||||||||||
| TS TTS HTS PTS HTTS PTTS |
125 | 110 | ※ | 14 | 20 | 139 | 100 | 150 | 155 | 137 | 120.5 | 72 | 10 | 13 |
| 170 | 135 | 50 | 18 | 30 | 230 | 146 | 248 | 263 | 183 | 120.5 | 70 | 17 | 20 | |
| 210/255 | 160 | 50 | 18 | 30 | 230 | 146 | 248 | 263 | 208 | 120.5 | 70 | 20 | 23 | |
| 320 | 210 | 50 | 18 | 30 | 230 | 146 | 248 | 263 | 258 | 120.5 | 70 | 25 | 28 | |
| 400 | 255 | 50 | 18 | 30 | 270 | 160 | 248 | 263 | 303 | 120.5 | 70 | 31 | 34 | |
| 500 | 310 | 60 | 18 | 30 | 320 | 230 | 313 | 334 | 370 | 143.5 | - | 57 | － | |
| 630 | 400 | 60 | 18 | 30 | 320 | 230 | 313 | 334 | 460 | 143.5 | - | 75 | － | |
※手動尾座行程30；氣/油壓尾座行程50
