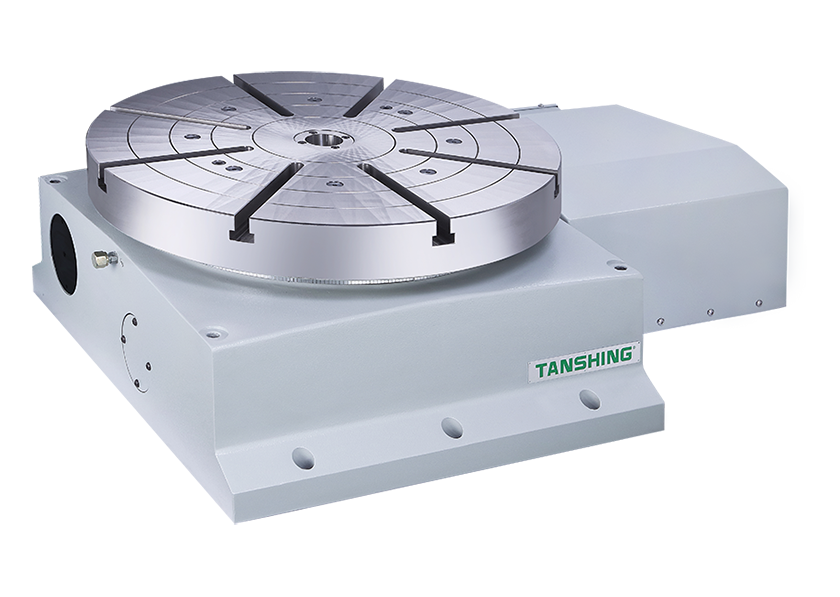

電腦數控分度盤
HRNC - 500S • 630S • 800S • 1000C • 1650
特色
  • 旋轉台直徑Ø500、Ø630、Ø800、Ø1000、Ø1650mm(臥式使用)。
  • 採用高齒深的複導程蝸桿蝸輪，傳動扭力大。
  • 採用油壓鎖緊系統，油壓鎖緊力大。
  • 最小分度角度0.001°。
  • H
  • R
  • NC
    • -
  • 630
    • -
  • □
    • -
  • □
    • -
  • □
  1. 油壓系統
    臥式加工
  2. 0.001°分割
  3. 伺服控制
  4. 盤面尺寸
  5. 盤面形式
    S：方形
    無：圓形
  6. 傳動方式
    B：皮帶傳動
    G：齒輪傳動
  7. 安裝介面
    AT：平底
    BT：硬軌
    CT：線軌
規格/型號 單位 HRNC-500S-□-□ HRNC-630S-□-□ HRNC-800S-□-□ HRNC-1000C-□-□ HRNC-1650-□-□
使用方式   臥式方盤 臥式方盤 臥式方盤 臥式圓盤 臥式圓盤
旋台尺寸 mm 500x500 630x630 800x800 Ø1000 Ø1650
總高度 mm 300 320 360 400 449
中心孔直徑 mm Ø50H7 Ø50H7 Dep.30 Ø50H7 Dep.28 Ø50H7 Dep.31 Ø75H7 Dep.31
貫穿孔徑 mm Ø50 － － － －
工作台T型槽寬度 mm 18H7 18H7 18H7 22H7 22H7
導塊寬度 mm － － 18h7 22h7 22h7
最小設定單位 deg. 0.001° 0.001° 0.001° 0.001° 0.001°
分度精度 sec. 15" 15" 15" 15"   15"
★10"
重覆精度 sec. 4" 4" 4" 4" 4"
伺服馬達
(廠牌可依需求指定)		 FANUC αiF 12   αiF 12
◆αiF 22		 αiF 22 αiF 30 αiF 22
MITSUBISHI HF/HG-204S HF/HG-204S HF/HG-354S HF/HG-453S HF/HG-354S
SIEMENS 1FK7083 1FK7083 1FK7101 1FK7103 1FK7101
HEIDENHAIN QSY155B QSY155B QSY155D QSY190C QSY155D
總減速比 1/180 1/180 1/180 1/360 1/720
盤面最高轉速 r.p.m 16.6 11.1 11.1 5.5 2.7
容許旋轉扭矩 N.m (kgf.m) 2450(250) 4116(420) 7840(800) 13230(1350) 14000(1428)
使用壓力(鎖緊方式) kg/cm2 35 (Hyd.) 35 (Hyd.) 35 (Hyd.) 35 (Hyd.) 35 (Hyd.)
夾緊扭矩 N.m (kgf.m) 2450(250) 4410(450) 6860(700) 14700(1500) 9800(1000)
最大載重 臥式安裝時
kg 500 800 3000 5000 8000
容許切削負載力矩
(轉盤夾緊時)		 F軸向力
N (kgf) 39200
(4000)		 49000
(5000)		 49000
(5000)		 100000
(10204)		 185000
(18878)
FxL徑向力
N.m (kgf.m) 2450
(250)		 4410
(450)		 6860
(700)		 14700
(1500)		 9800
(1000)
FxL傾斜力矩
N.m (kgf.m) 2450
(250)		 7840
(800)		 11600
(1184)		 22900
(2337)		 22900
(2337)
容許負載慣性矩 J=W.D2/8
kg.m2
(kg.cm.sec2)		 16
(160)		 50
(506)		 240
(2450)		 625
(6380)		 2773
(27780)
旋台重量(不含伺服馬達) kg 538 700 1200 2000 4100
外型尺寸圖

註：

  1. 盤面可選擇方形、圓形或依客戶需求指定。
  2. ★為搭配海德漢RCN-2XXXX(±5")系列光學尺。
  3. "◆"為建議使用。
尺寸圖
HRNC-500S-G-AT
HRNC-630S-G-AT
HRNC-800S-G-AT
HRNC-1000C-G-AT
HRNC-1650-G-AT
